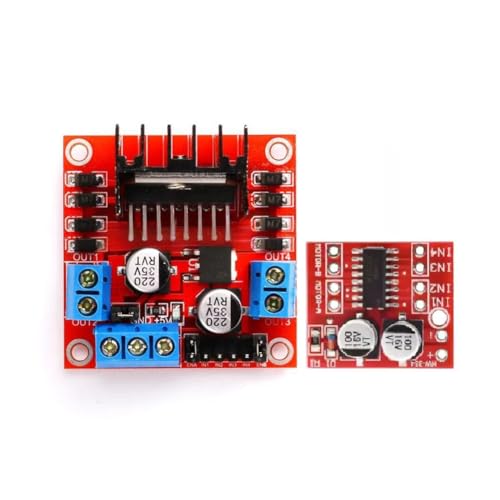

Suoumwa L298n Motor Triver Board- für Roboter und Smart Cars Dual H-Bridge Stepper Motor Triver Board 2a/25w

Produktbeschreibung

Es enthält H-Brücken-Hochspannungs- und Hochstrom-Vollbrückentreiber, die zum Antrieb von Gleichstrommotoren und Schrittmotoren, Relaisspulen und anderen induktiven Lasten verwendet werden können, und verwendet eine standardmäßige Signalsteuerung mit Logikpegel; es verfügt über Freigabesteueranschlüsse, die den Betrieb des Geräts unabhängig vom Eingangssignal zulassen oder unterbinden. Es gibt einen Logikstromeingangsanschluss, der den internen Logikschaltungsteil bei niedriger Spannung arbeiten lässt; kann an einen externen Erfassungswiderstand angeschlossen werden, um die Änderung an die Steuerschaltung zurückzumelden. Dieses verwendet L298N als Haupttreiberchip, der sich durch Treiberfähigkeit, geringe Wärmeentwicklung und Entstörungsfähigkeit auszeichnet. Der Chip ist im 15-Pin-Gehäuse untergebracht. Die Hauptmerkmale sind: hohe Betriebsspannung bis zu 46 V, hoher Ausgangsstrom, momentaner Spitzenstrom bis zu 3 A, Dauerbetriebsstrom von 2 A; Nennleistung 25 W. Der Chip kann einen Zweiphasen- oder Vierphasen-Schrittmotor oder Gleichstrommotoren antreiben. Das kann den integrierten 78M05 nutzen, um Strom aus dem Antriebsnetzteil zu beziehen. Um Schäden am Spannungsreglerchip zu vermeiden, verwenden Sie bei einer Antriebsspannung über 12 V bitte ein externes 5-V-Logiknetzteil. Das verwendet Filterkondensatoren mit hoher Kapazität und Freilaufschutzdioden zur Verbesserung der Zuverlässigkeit., Hersteller: Suoumwa
