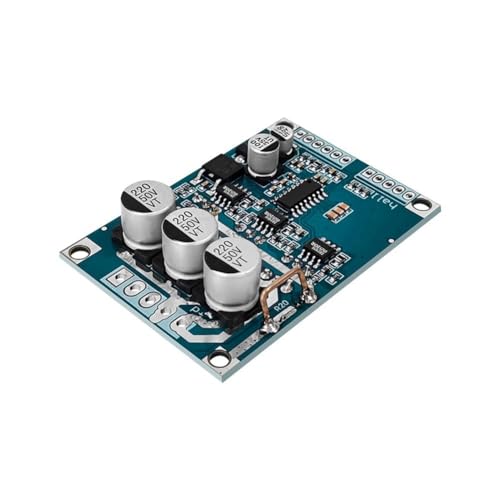

Louttary Treibermodul bürstenloses Motormodul DC 12 V-36 V 500 W bürstenloser Motortreiber Multifunktions-Modul für Auto-Treiber, Balance-Motor

Produktbeschreibung

Antriebskarte des Motors Eingang DC 12-36 V, Vcc ist die positive Stromversorgung und Gnd ist negative Stromversorgung. Da die Verdrahtungsreihenfolge des Motors nicht unbedingt mit der Verdrahtungsreihenfolge auf der Platine übereinstimmt, muss angepasst werden. Aufmerksamkeit bitte! Wenn die Verdrahtungsreihenfolge falsch ist, kann sie nicht normal starten, der Strom wird beim Start nicht eingeschaltet usw. und eine Zwangsverwendung wird die Treiberkarte durchbrennen. ! ! Hall-Signaleingang: Ha, Hb und entsprechen dem Motor. Wenn die 5-V-Stromversorgung an den Motor angeschlossen ist, ist das Hall-Signal positiv, und wenn die Gnd-Stromversorgung an den Motor angeschlossen ist, ist das Hall-Signal negativ. Die bürstenlose Motor-Antriebskontrollplatine erfordert eine professionelle Installation, einfach zu transportieren und zu verwenden. Stromanschluss: VCC (positive Stromversorgung); GND (negativ); (Motorphasen W); MB (Motorphasen V); MA (Motorphasen) Set für die Steuerseite: Masse der GND-Steuerklemme. VR das Ende des Reglers 0-5 V (entspricht 10 % der Motordrehzahl -100 %). Umkehrsteuerung (verbunden mit 5V oder geerdet kann die Drehrichtung des Motors laden) Impulsausgang des Tachometers M (abhängig von der Anzahl der Motorpolen entsprechend der Anzahl der Impulse pro Umdrehung der Ausgangsnummer), Hersteller: Louttary
